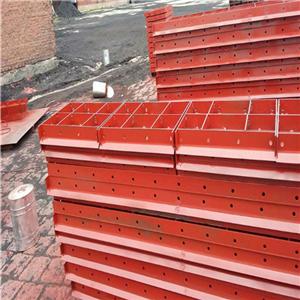

一、桥梁钢模板用途

主要用于铁路桥和公路桥其跨度在46-160mm之间的结构件。材质的编号与化学成分:q345qdq345qc高强度低合金结构钢。

二、盖梁模板施工方案

1、工艺流程

支立柱安装梁底模绑扎梁钢筋安装侧模

2、支立柱

1）填土地面应夯实，并铺垫通长脚手板。

2）安装钢立柱，因梁截面较大，施工时采用双排支柱，用扣件锁紧并加剪刀撑，水平拉杆离地200mm设一道，以上每隔1.8m设一道，支柱间距为1000mm。

3、安装盖梁底模

按设计标高调整支柱标高，然后安装盖梁底模板和两边连接角模，并拉线找平。

4、绑扎盖梁钢筋

盖梁钢筋在底板模板支好后绑扎，垫好保护层垫块，经检验合格后办理隐蔽工程验收记录。

5、安装侧模

安装梁侧模板，边安装边拉线、量尺，与底模用U型卡连接，并在梁模板内侧弹好梁标高线。

1）采用梁卡具时，固定梁侧模板的间距不大于600mm，夹紧梁卡具，同时安放梁上口卡。因梁高超过600mm，需加对拉螺栓或对拉扁铁加固。2）梁板接头的模板根据施工现场实际情况进行设计和加工。

三、承台、系梁模板施工方案

1、工艺流程

找平定位安装模板安装龙骨及支撑

2、模板底边抹好：

水泥砂浆找平层，根据放线位置，在离地50~80mm处的主筋上焊接定位支杆，从四周顶住模板，以防止模板变位。

3、根据模板设计图安装模板，模板之间用U形卡连接卡紧，转角位置用连接角模将两侧模板连接。

4、模板四周采用木龙骨支撑固定，并在模板内侧弹好承台（系梁）标高线。

四、肋板模板施工方案

1、工艺流程

找平定位安装一侧模板安装另一侧模板

2、找平定位

肋板模板底边抹好1：3水泥砂浆找平层，根据放线位置，在离地50~80mm处的主筋上焊接长度等于肋板厚度的定位支杆，以防止模板位移。

3、安装一侧模板

按模板设计图安装一侧模板，用靠尺和线坠校正，安装拉杆或斜撑。模板竖直后，再安装塑料套管和对拉螺栓或对拉扁铁，其规格和间距符合模板设计要求。

4、安装另一侧模板

清扫肋板内杂物后，再安装另一侧模板，调正拉杆和斜撑，使模板垂直后，拧紧对拉螺栓或固定对拉扁铁，使两面模板连成一体。
